抗静电 PP 纱线生产与应用：DGK-PP DD3R1 工程实践

1. 行业挑战：导电纱纺纱困境

在导电柔性中型散装容器、抗静电编织袋和导电纱线中，为PP长丝添加导电性比将其添加到注塑部件中更困难。高温挤出和拉伸重建导电网络。机械强度和电导率可以向相反方向移动，从而留下狭窄的工艺窗口。

第一个传统问题是填料分散不良导致的断丝。如果导电炭黑在 PP 中没有充分分散，团聚体会造成滤网堵塞或模具上出现硬斑点。然后，带材或细丝在拉伸过程中反复断裂，生产线效率下降。

第二个问题是拉伸后的电阻漂移。熔体或未拉伸线可包含相对各向同性的导电网络。拉伸使聚合物链对齐并移动导电相，打开一些触点。电阻可能会上升一到两个数量级并离开目标范围。DD3R1 的起始表面电阻率为 10³–10⁵ Ω/sq，拉丝后应按拉伸比和成品结构实测；颗粒或未拉伸带材数据不能直接作为成品丝的保证。

第三个问题是性价比的权衡。导电 PP 改性材料的成本高于原生 PP。在整个灯丝中使用导电改性材料会增加材料成本，而过度稀释会使混合物低于其渗流阈值，并使电阻不稳定。

DGK-PP DD3R1 适合作为完整的颗粒到纱线工程路线：可以调整生产线的熔体流动，可以筛选所需电阻的混合比例，并且三层结构可以减少导电材料的消耗。该牌号已有公开产品页和 TDS，可直接作为项目起点。

2. 从颗粒到纱线：核心工艺变量

2.1 基线性能和可调节熔体流动性

DD3R1 的命名对应供应商定义的参考样本上 10³–10⁵ Ω/sq 的表面电阻率区间。颗粒或试片结果只是一个起点，因为表面电阻率取决于样品形状、电极几何形状、状态调节和电压。成品带、纱线和机织物必须以其实际形式测试。

DGK-PP DD3R1 的 TDS 属性为密度 1.046 g/cm³、拉伸强度 21 MPa、断裂伸长率 60%、MFR 3.5 g/10（230 C/2.16 kg）、悬臂梁缺口冲击 19 kJ/m²、热变形温度 81 C（0.45 MPa）和表面电阻率 10³–10⁵ Ω/sq。批量采购前仍应以当前批次 TDS 和成品测试为准。

3.5 g/10 min 的 MFR 是偏低、偏重熔体强度的起点，适合平带和单丝线。客户设备在螺杆设计、圆模或平模几何形状以及拉伸比方面差异较大：有些生产线需要更高的流量来降低机头压力，另一些则需要较低的流量来提高熔体强度。德宇可调节均聚物/共聚物平衡和添加剂包，并可按产线需要上调 MFR，同时保留商定的电气目标。

2.2 拉伸过程中的电阻网络重建

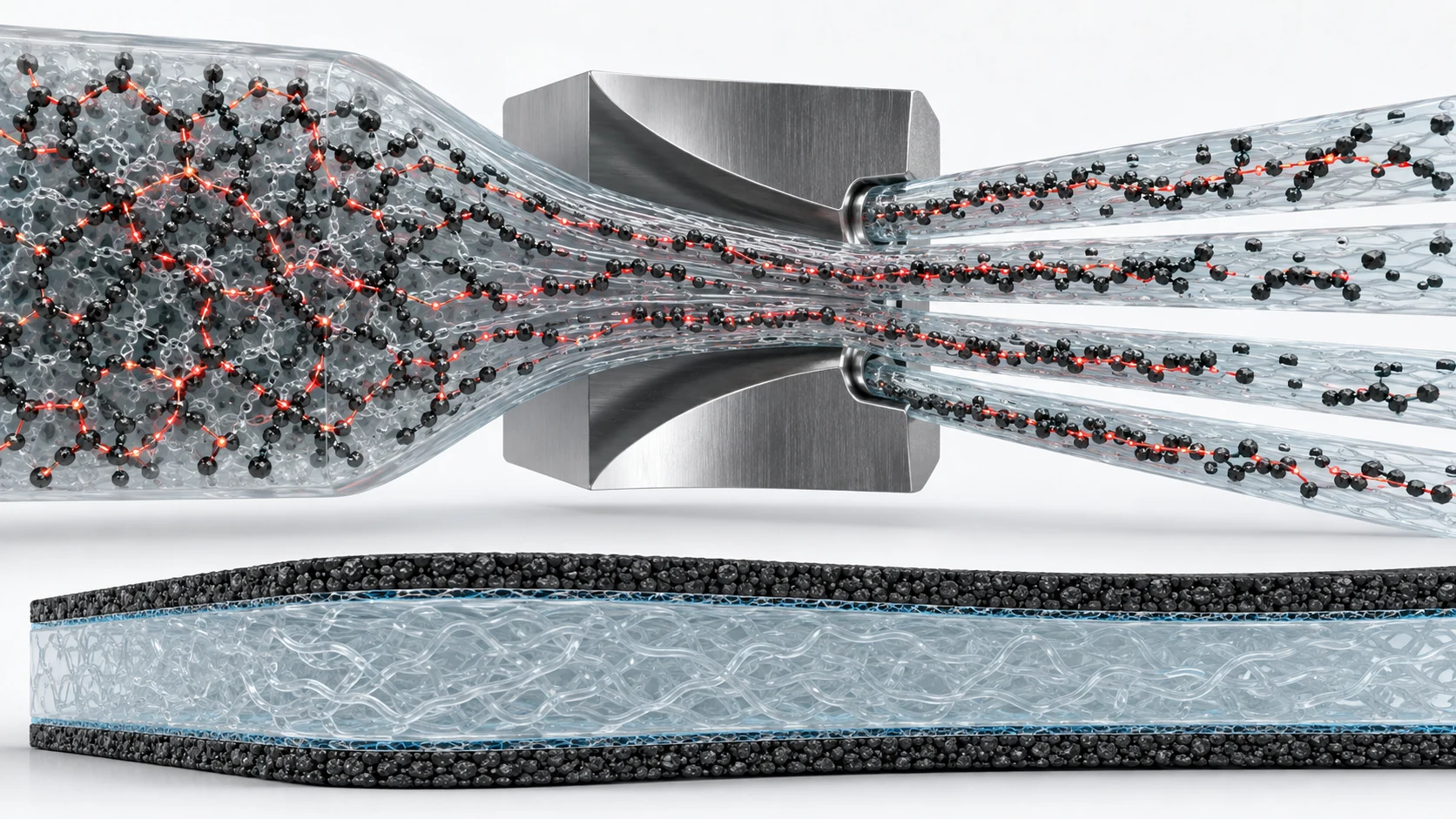

导电PP灯丝没有一成不变的电阻值。在拉伸之前，触点的分布更加各向同性，电阻可以更低。拉伸后，网络变得定向，接触间隙增大，横向连接性减弱。最终结果可能在 10⁴–10⁶ Ω 内保持导电状态，或者在稀释后进入更高的耗散范围。

因此，最终的电阻由初始改性材料、拉伸比、模具和长丝几何形状、冷却历史和共混物共同控制。 较高的拉伸比通常会提高电阻，但这种关系是非线性的。 德宇的技术工作流程从客户的拉伸比范围和成品目标开始，然后选择或调整起始配方以补偿方向。

2.3 干燥和挤出温度

PP本身吸收的水分很少，但炭黑表面积、添加剂、储存冷凝和污染会引入表面水分。 项目起始条件为 80 C，持续 4-5 小时，使用受控热风或除湿干燥。该生产线应确认干燥可改善气泡、银纹和破损率，而不会导致颗粒粘附或不必要的能源消耗。

起始挤出窗口为 200-230 C，根据机器和细丝类型调整。温度过低，粘度和机头压力升高；如果太高，PP 和热敏添加剂可能会降解，并且停留时间风险会增加。根据压力、扭矩、输出、灯丝外观、MFR 保持力和电气数据建立正确的窗口。

3. 混合控制：一个牌号的多个电阻级别

DD3R1 从定义的参考样本上的 10³–10⁵ Ω/sq 开始，但并非每个应用都需要那么低的值。将其与高强度、高伸长率的原生 PP 共混，可以使成品纱线移向静电耗散范围，同时恢复可拉伸性。

该关系遵循渗透行为而不是线性混合规则。高于阈值时，仍保留足够的导电路径；接近或低于它时，电阻急剧上升，并对微小的成分或工艺变化变得敏感。在一个德宇试验系统中，70:30 DD3R1 到原生 PP 的混合产生了约 10⁷ Ω 的成品参考，而 80:20 混合产生了约 10⁶ Ω。这些是特定生产线的试验点，而不是普适值。

原生 PP 还可以补偿拉丝过程中导电填料可能造成的部分韧性损失。以 60% 的 DD3R1 断裂伸长率为参考，与高伸长率 PP 共混可以提高成品纱线的机械裕度。一种改性材料、几种经过验证的配比和几个电阻档可以减少库存，但前提是配比梯度在生产线上通过验证。

DGK-PP KJD789R-A1 提供单独的长效抗静电 PP 基准。华东 SMT 托盘项目测量了浇口与远端角落之间的电阻变化、低湿度漂移和耐酒精擦拭性能。这些注塑托盘数据展示了另一种抗静电 PP 路线的行为；它们不能预测拉伸 DD3R1 纱线的电阻，仅保留作为比较点。

4. 三层共挤：结构化成本路线

4.1 层设计

对于大批量抗静电编织袋胶带和导电 FIBC 纱线，三层共挤可以将技术上可行的复合材料转变为经济的结构。 典型结构使用导电或耗散 PP 外壳、需要的连接接口以及高强度 PP 芯。

外层使用 DD3R1 或其经过验证的混合物来提供电气功能。芯材采用高强度、高伸长率的原生 PP 来承载。界面和共挤设置必须防止在拉伸、编织、弯曲和制袋过程中分层。

4.2 量化成本优势

在导电功能层占总材料约 20-30% 的项目结构中，与完全导电的单层相比，导电改性材料的使用量可能下降约 70-80%。与完全由导电改性材料制成的单层相比，更强的原生 PP 芯还可以提高断裂载荷和伸长率。

这一概念已针对导电或耗散 FIBC 扁平胶带和抗静电编织袋进行了评估。项目估算引用了 30-50% 材料成本降低，但实现的节省取决于层比稳定性、粘结树脂、边缘修剪、启动废料、生产线产量、袋子设计和当地价格。 Type C 和 Type D FIBC也使用不同的静电控制原理，因此完整的袋子必须按照其声明的类型设计和鉴定。

4.3 选择逻辑

如果成品胶带必须在商定的夹具下保持在 10⁵ Ω 或以下，则直接挤出该牌号是第一个尝试。如果 10⁶–10⁷ Ω 可以接受并且降低成本很重要，则可以评估 80:20 或 70:30 混合阶梯。如果年需求量超过约 500 吨，并且有稳定的共挤生产线，该项目可以比较设备改造、层数控制、废料和材料节省。等于或低于 25% 的外层份额是一个有用的计算点，而不是自动回报保证。

5. 客户验证案例和测试方法

案例1：华东抗静电编织袋厂

一家匿名工厂每年生产约 2,000 吨用于电子元件包装的抗静电编织袋，此前曾混合另一种导电 PP 母粒。炭黑分散会导致频繁断裂、出现硬斑点，并且一卷织物的电阻范围从 10⁷ 到 10¹¹ Ω。报告的来料合格率为 82%。

采用 DD3R1 路线后，德宇审查了 65 mm 单螺杆生产线和 8.5x 拉伸比。项目按产线需要调整了 MFR，干燥条件从 80 C（2 小时）更改为 80 C（4 小时）。

该工厂的质量团队在三个 24 小时的批次中记录了头部、中部和尾部样本。其历史记录将方法称为 ASTM D257，其中 23 +/- 2 C、50 +/- 5% RH、100 V 和 60 秒。 ASTM D257 正式用于绝缘材料，不包括中等导电材料，因此生产报告应标识实际电极和夹具，并在其电阻范围适用的情况下使用 ASTM D4496 或其他适当的方法。

项目报告记录的平均断裂点从每 24 小时的 42 下降到不超过 1 个，在规定的检查下没有可见的硬斑点，并且成品 70:30 混合物接近 10⁷ Ω，批次内 CV 不超过 15%。报告的通过率从 82% 上升到 98.5%，截至 2026 年 8 月。 每月供应量约为 12 吨。在提出外部认证声明之前，这些商业和测试数据应得到已签署的客户报告的支持。

案例2：华南 Type C 导电 FIBC 工厂

Type C FIBC 出口商需要完整的袋子以符合 IEC 61340-4-4。 Type C FIBC 使用导电织物或导电纱线网格，必须接地。 2018 版本允许最大接地电阻为 100 MΩ，以满足相关 C 类型的要求。之前的全导电扁平胶带路线使材料成本高于总成本的 35%。

该三层项目使用由 80:20 DD3R1/原生 PP 混合物制成的 25% 外导电层、70% 高强度 PP 芯和 5% 连接层。成品胶带电阻报告为 10⁶–10⁷ Ω。从包括提升环在内的位置到接地点的整袋电阻测量为 2 x 10⁷–5 x 10⁷ Ω，在项目测试中低于 10⁸ Ω。

报告的断裂载荷至少为 350 N/50 mm、伸长率至少为 25%，这些值必须与明确定义的试样关联：50 mm 通常是条带或织物宽度，而不是单根长丝。袋子的机械鉴定、安全系数、循环提升和静电类型鉴定仍由客户的 FIBC 测试计划管辖。该项目报告了 40% 的材料成本降低，以及每月约 8 吨的 DD3R1 用量。

RoHS、REACH 和 SGS 声明必须附加到涵盖所提供配方和日期的当前声明或报告中。 声明可根据要求提供报告编号，但不能替代检查配方身份、限用物质范围和报告有效性。

案例3：华北导电丝厂

导电纱线生产商使用进口复合材料生产细旦纱线，价格不超过 50 D，并希望缩短 8–12 周的交货时间、降低高昂的采购成本。德宇在 230 C/2.16 kg 条件下按产线需要调整了 DD3R1 的 MFR，以降低组件压力并延长喷丝头组件使用寿命，同时保持商定的起始电气范围。

48 小时试验记录了稳定的组件压力，没有滤网堵塞或灯丝断裂。报告的 50D/24f 纱线测量为 5 x 10⁴-8 x 10⁴ Ω，拉伸强度至少为 4.5 cN/dtex。经过十个 AATCC 61 循环后，电阻增加小于 0.5 的数量级。据报道，该生产商改造了两条生产线，每月使用约 5 吨，并减少了 60% 进口材料采购。测试版本、洗涤程序、电极间距和纱线调节应附在报告中。

6. 挤出和拉伸故障排除

7. 流程和标准快速参考

8. 总结

DGK-PP DD3R1 对于抗静电 PP 纱线的工程价值不仅限于导电颗粒。这是从改性材料到成品长丝的可控路线。熔体流动可根据螺杆、模头、长丝形状和拉伸比进行调节；MFR 可从 3.5 g/10 min 的基础按设备需要上调。

可以通过经过验证的 70:30 或 80:20 混合梯度来调整电阻，将同一牌号从 10³–10⁵ Ω/sq 的起始范围移至 10⁶–10⁷ Ω 的成品结果。三层共挤将功能改性材料限制在 20–30% 表层中，并在芯层使用普通高强度 PP，为降低 30–50% 材料成本创造了项目机会。

这三个匿名案件涉及72小时的编织袋试验、接地的 Type C FIBC 项目和48小时的细旦纱线试验。他们报告的断头率、电阻和成本结果是有用的工程参考，但发布决策需要签署的源报告、当前合规文件、定义的电极夹具以及整袋或成品纱线资格。
