导电弹性体：TPV、TPU 和 TPE 改性材料的当前挑战和技术解决方案
导电弹性体比刚性导电塑料更困难，因为材料必须同时保持电功能和弹性恢复。
采购与工程常见问题
工程师常问的材料路线问题
有导电塑料要求的TPE/TPU/TPV可以用在哪里？
典型领域包括ESD托盘、电子外壳、固定装置、EMI零件和抗静电物流零件。对于本文，德宇首先确认工作环境、壁厚、预期寿命以及 DGK-TPU DD3-4ML 导电 TPU、DGK-TPR DD6-9A 导电 TPR 是否与零件几何形状匹配或需要配方调整。
TPE/TPU/TPV上的“导电塑料”目标主要性能指标有哪些？
重点关注表面电阻、体积电阻、分散均匀性、冲击强度和成型稳定性。采购方应询问成型件的数据，而不仅仅是颗粒数据，因为浇口位置、填料方向和厚度可能会改变最终值。
工程师在注塑或加工过程中应该注意什么？
对于 TPE / TPU / TPV，实用的起始窗口是 170-210℃ 熔体 / 20-45℃ 模具。避免填充剂用量过多，控制熔接线并验证成型件的电阻。最终参数应遵循零件厚度、浇口设计和实际机器。
哪些细节可以帮助德宇更准确地推荐DGK-TPU DD3-4ML导电TPU、DGK-TPR DD6-9A导电TPR？
请提供当前树脂或牌号、图纸或照片、壁厚、年用量、目标标准、失效模式及所需颜色；若参考牌号通过测试却在量产中失效，请同时提供两组数据。
如需精准推荐，请向德宇提供零件图、基体树脂、目标性能、加工方式及测试标准。
采购概要
导电弹性体比刚性导电塑料更困难，因为材料必须同时保持电功能和弹性恢复。
DGK-TPU DD3-4ML 导电 TPU 和 DGK-TPR DD6-9A 导电 TPR。当最终的柔性部件需要导电性、弹性、耐磨性以及挤出或注塑稳定性时，可以使用这些牌号作为接近的产品参考。
对于 PP、ABS、PA 或 POM，主要目标通常是阻力加强度。对于 TPV、TPU 和 TPE，材料还需要能够承受拉伸、弯曲、压缩、摩擦和反复变形。导电填料网络在变形过程中很容易被破坏或重新排列，导致电阻不稳定。
主要的采购问题不应只是材料能否达到目标电阻值。应该是：
- 拉伸、弯曲或压缩后需要多大的阻力？
- 该产品是滚轮、电缆护套、密封件、夹具、套筒还是 ESD 柔性部件？
- 需要什么硬度？
- 零件是否需要耐磨、耐油、耐水解、UV、阻燃或低温柔韧性？
- 该工艺是注塑、挤出、包覆成型还是压延？
- 最终部件会在老化或重复循环后测试吗？
1. 主要难点：电导率 vs 弹性
导电弹性体依赖于由炭黑、碳纳米管、石墨、碳纤维、导电母粒或混合系统形成的导电网络。但弹性体在使用过程中会变形。
当零件拉伸或压缩时，导电网络可能会分离，电阻可能会增加，导电填料可能会迁移或取向不均匀，表面可能会变得粗糙，伸长率可能会降低，压缩形变可能会恶化，并且在反复弯曲后可能会出现裂纹。
这就是为什么导电弹性体应该在最终部件上测试，而不仅仅是在标准测试件上测试。
2. 材料类型技术挑战
2.1 导电 TPU
TPU具有良好的耐磨性、弹性、机械强度。适用于滚轮、套管、柔性套、电缆护套和耐磨零件。
主要困难：
- 导电填料可能会降低伸长率；
- 表面可能会变得粗糙；
- 耐磨性能可能会改变；
- 聚酯TPU必须检查耐水解性；
- 反复弯曲后阻力可能会发生变化。
合适的路线包括用于经济高效的黑色TPU的导电炭黑、用于较低填料填充量的碳纳米管系统、用于滚筒和滑动部件的耐磨导电TPU以及不需要低电阻的抗静电TPU。
2.2 导电 TPE 和 TPR
TPE 和 TPR 通常用于软触部件、夹具、密封件、柔性外壳、电缆护套和包覆成型组件。
主要困难：
- SEBS、SBS、POE、TPR体系与导电填料的相容性不同；
- 低硬度材料在导电改性后会失去机械强度；
- 富含油的TPE可能会出现迁移或不稳定的阻力；
- 表面手感和哑光外观可能会改变；
- 挤出模具积料可能成为一个实际的生产问题。
合适的路线包括兼容的导电母粒、混合导电网络、用于除尘的抗静电 TPE 以及用于黑色柔性工业零件的导电 TPE 或 TPR。
2.3 导电 TPV
TPV常用于汽车密封件、垫片、柔性工业零件、耐候软部件。
主要困难：
- 导电填料可能影响弹性回复；
- 压缩形变可能会变得更糟；
- 富橡胶相和富塑料相之间的表面电阻可能有所不同；
- 挤出表面必须保持稳定；
- 耐油和耐热老化性能需要验证。
合适的路线包括具有受控填料分散的导电 TPV、低压缩形变导电 TPV、用于汽车密封或静电控制组件的导电 TPV，以及 UV 或热老化稳定导电 TPV。
3.常用技术路线
| 路线 | 适合用途 | 优势 | 主要风险 |
|---|---|---|---|
| 导电炭黑 | 黑色导电TPU、TPE、TPR、TPV | 成熟、性价比高 | 较高的负载可能会降低伸长率 |
| 导电母粒 | 定制弹性体改性材料 | 更容易给药和分散 | 需要运营商兼容性 |
| 碳纳米管 | 高性能 ESD 弹性体 | 负载更低，灵活性保持更好 | 成本较高，分散难度大 |
| 混合导电网络 | 柔性部件，阻力稳定 | 平衡电导率和力学 | 需要配方调整 |
| 抗静电系统 | 除尘及灯光ESD控制 | 更好的柔软度和色彩可能性 | 不适合低电阻零件 |
| 导电加耐磨路线 | 滚轮、套筒、运动部件 | 平衡阻力和磨损 | 需要表面和摩擦验证 |
4. 关键绩效指标
对于导电弹性体，采购方不应仅检查表面电阻。
推荐指标包括：
- 拉伸前后的表面电阻；
- 弯曲循环后的阻力；
- 压缩永久变形试验后的电阻；
- 拉伸强度;
- 断裂伸长率；
- 硬度;
- 耐磨性；
- 压缩形变；
- 表面光滑度；
- 挤出或注塑稳定性；
- 耐老化；
- 最终部件电阻均匀性。
对于滚轮、套管和电缆护套，变形后的阻力通常比扁平样本上的初始阻力更有意义。
5.应用场景指南
5.1 导电 TPU 滚筒或套筒
当零件需要耐磨、弹性接触、表面导电性、低灰尘附着、稳定旋转和重复压缩时，建议采用此路线。
主要测试包括轧制循环后的表面电阻、磨损量、表面粗糙度、硬度稳定性和弯曲后的开裂。
5.2 导电 TPE 或 TPR 电缆护套
当零件需要柔韧性、黑色导电表面、挤出稳定性、耐反复弯曲性和静电控制功能时，建议采用此路线。
主要测试包括弯曲后的阻力、伸长率、表面质量、挤出模具成型和低温柔性。
5.3 导电 TPV 密封件或垫片
当零件需要弹性恢复、耐候性、静电控制、汽车或工业密封以及耐热老化性时，建议采用此路线。
关键测试包括压缩形变、压缩后阻力、表面裂纹、UV和热老化以及密封性能。
6.客户案例1：存在脆性问题的导电TPU滚筒
原来的情况
客户使用黑色导电TPU滚筒。初始阻力尚可，但运行后，表面变得粗糙，滚筒边缘附近出现小裂纹。
原始试验数据
| 项目 | 上一个 导电 TPU |
|---|---|

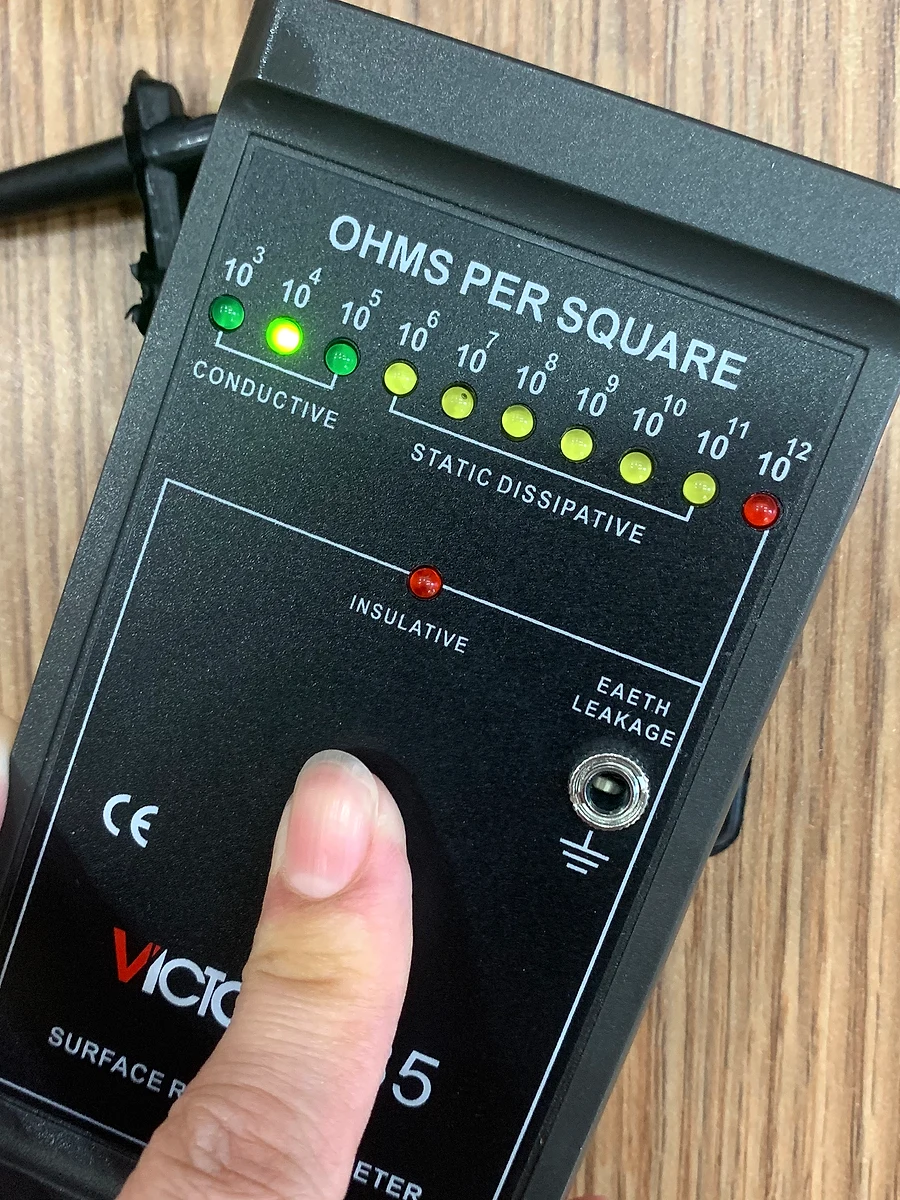

| 表面电阻 | 10⁵ 至 10⁸ Ω 方向 |
| 伸长率保持率 | 低 |
| 磨损量 | 高 |
| 100 h后的表面 | 粗糙的 |
| 边缘开裂 | 3 / 20 滚轮 |
| 客户反馈 | 导电但不耐用 |
德宇材料方向
德宇推荐了导电TPU路线，具有更好的分散性和磨损平衡性。
技术重点：
- 保持10⁵到10⁸ Ω方向；
- 减少导电填料团聚；
- 提高耐磨性；
- 保持伸长率；
- 控制辊面光滑度。
试用后结果
| 项目 | 上一个 导电 TPU | 德宇导电 TPU 路线 |
|---|---|---|
| 表面电阻 | 10⁵ 至 10⁸ Ω | 10⁵ 至 10⁸ Ω 方向 |
| 磨损量 | 高 | 减少 |
| 100 h后的表面 | 粗糙的 | 更顺畅 |
| 边缘开裂 | 3 / 20 | 0 至 1 / 20 |
| 滚动稳定性 | 一般的 | 改进 |
| 弹性恢复 | 中 | 更平衡 |
案例结论
对于导电 TPU 滚筒，仅靠电阻是不够的。耐磨性、伸长率、边缘开裂和表面稳定性必须一起设计。
7.客户案例2：电阻不稳定的导电TPE电缆护套
原来的情况
客户使用导电 TPE 作为柔性电缆护套。挤出过程是可以接受的，但弯曲循环后表面电阻会发生变化。
原始试验数据
| 项目 | 上一个 导电 TPE |
|---|---|
| 初始表面电阻 | 10⁶ 至 10⁹ Ω |
| 弯曲后阻力 | 移至 10⁸ 至 10¹¹ Ω |
| 表面质量 | 可以接受 |
| 弯曲裂纹 | 没有任何 |
| 挤出稳定性 | 一般的 |
| 客户关注 | 电阻漂移 |
德宇材料方向
德宇推荐了兼容的导电母粒和混合导电网络。
技术重点：
- 与TPE底座更好的兼容性；
- 改善填料分散性；
- 弯曲后导电通路更稳定；
- 保持柔软度和挤出稳定性。
试用后结果
| 项目 | 上一个 导电 TPE | 德宇导电 TPE 路线 |
|---|---|---|
| 初始表面电阻 | 10⁶ 至 10⁹ Ω | 10⁶ 至 10⁹ Ω 方向 |
| 弯曲后阻力 | 10⁸ 至 10¹¹ Ω | 10⁶ 至 10⁹ Ω 方向 |
| 表面质量 | 可以接受 | 可接受-良好 |
| 弯曲裂纹 | 没有任何 | 没有任何 |
| 挤出稳定性 | 一般的 | 温度调节后改善 |
| 柔软度 | 好 | 好 |
案例结论
对于导电TPE电缆护套，主要风险不是初始电阻，而是弯曲后的电阻稳定性。 A兼容导电系统比简单地添加更多填料更重要。
8. 客户案例 3：存在压缩形变问题的导电 TPV 密封件
原来的情况
客户需要导电 TPV 密封件。第一次试验达到了电阻目标，但热老化后压缩永久变形变得过高。
原始试验数据
| 项目 | 上一个 导电 TPV |
|---|---|
| 表面电阻 | 10⁶ 至 10⁹ Ω 方向 |
| 热老化后压缩形变 | 高 |
| 弹性恢复 | 减少 |
| 表面质量 | 中 |
| 压缩后阻力 | 不稳定 |
| 客户反馈 | 导电但密封恢复不良 |
德宇材料方向
德宇推荐了专注于弹性恢复的导电TPV路线。
技术重点：
- 控制填料装载量；
- TPV相结构中有更好的分散性；
- 较低的压缩永久变形；
- 压缩后电阻稳定性；
- 热老化平衡。
试用后结果
| 项目 | 上一个 导电 TPV | 德宇导电 TPV 路线 |
|---|---|---|
| 表面电阻 | 10⁶ 至 10⁹ Ω | 10⁶ 至 10⁹ Ω 方向 |
| 压缩永久变形 | 高 | 减少 |
| 弹性恢复 | 减少 | 改进 |
| 压缩后阻力 | 不稳定 | 更稳定 |
| 表面质量 | 中 | 改进 |
| 密封可靠性 | 一般的 | 更好的 |
案例结论
对于导电 TPV 密封件，弹性恢复与电阻一样重要。该配方必须平衡导电网络和类橡胶相行为。
9. 德宇导电弹性体平台
德宇可以根据硬度、电阻目标、加工方法和应用开发导电弹性体。
可能的方向：
- DGK导电TPU改性材料；
- DGK抗静电TPU改性材料；
- DGK导电TPE或TPR改性材料；
- DGK导电TPV改性材料；
- 滚轮用导电弹性体；
- 电缆护套用导电弹性体；
- 用于密封件和垫圈的导电弹性体；
- 耐磨导电弹性体；
- 具有低温柔韧性的导电弹性体；
- 具有UV或耐热老化性能的导电弹性体。
采购方应提供的信息：
- 基材：TPU、TPE、TPR 或 TPV；
- 硬度;
- 目标阻力；
- 测试方法；
- 加工方法；
- 零件厚度；
- 伸长率要求；
- 压缩形变要求；
- 磨损要求；
- 弯曲周期要求；
- 颜色;
- 当前的故障模式；
- 样品或图纸。
结论
导电弹性体很困难，因为导电性必须在变形过程中保持稳定。 TPV、TPU、TPE 和 TPR 改性材料必须平衡阻力、伸长率、硬度、弹性恢复、耐磨性、压缩永久变形、表面质量和可加工性。
对于滚轮来说，关键是导电稳定性和耐磨性。对于电缆护套来说，关键是弯曲后的阻力。对于密封件和垫片来说，关键是压缩后的阻力和弹性恢复。
德宇的做法是根据最终零件来选择导电路线，而不是简单地增加导电填料。 A精心设计的导电弹性体不仅要通过初始电阻测试。在拉伸、弯曲、压缩、老化和实际使用后应保持其电气和机械性能。
