用于柔性 ESD 零件和弹性接触部件的导电 TPU 和 TPR

本页面适用于需要基于真实成型件验证（而不仅仅是单个电阻读数）的导电塑料解决方案的采购方和工程师。

DGK-TPU DD3-4ML 导电 TPU🔍 和 DGK-TPR DD6-9A 导电 TPR🔍。应根据硬度、弹性、电阻范围、磨损行为和加工路线选择。

1. 背景/问题

柔性 ESD 部件与刚性导电外壳不同。密封条、电子套管、软接触垫和柔性夹子需要导电性，同时仍能反复弯曲、压缩和恢复。

如果材料太硬，组装和密封可能会失败。如果太软或分散不良，在使用过程中阻力和磨损可能会漂移。

2. 技术难度/为什么会发生

导电弹性体必须平衡电阻、硬度、弹性、耐磨性和加工性。在刚性 PP 或 ABS 中工作的 填充路线可能会使 TPU 或 TPR 弯曲后太硬、太粗糙或不稳定。

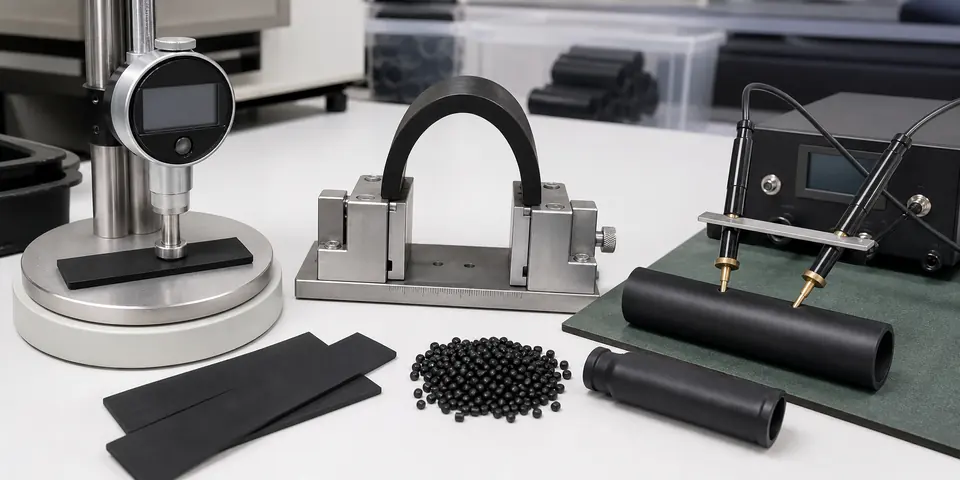

对于柔性零件，测试应包括弯曲后的表面电阻、硬度、压缩恢复、磨损行为以及挤出或注塑稳定性。

3. 德宇材料方案

当项目需要导电TPU具有10⁴–10⁶ Ω电阻、66 R硬度、良好的耐磨性和弹性时，德宇可以推荐DGK-TPU DD3-4ML。

当需要较软的TPR方向时，德宇可能会推荐DGK-TPR DD6-9A，具有10⁶–10⁹ Ω阻力，硬度70和良好的弹性。

4. 参考产品数据

牌号	基础树脂	导电/硬度方向	加工方式	典型应用
DGK-TPU DD3-4ML	TPU	10⁴–10⁶ Ω；硬度66 R；良好的耐磨性和弹性	注塑/挤出	耐磨软导电件、密封条、电子套管
DGK-TPR DD6-9A	TPR	10⁶–10⁹ Ω；硬度70；弹性好	注塑/挤出	密封条、ESD软件、电子套管

5.真实客户应用案例

客户需要用于电子搬运设备的灵活 ESD 条带。 硬质导电塑料通过电阻测试但无法密封。 软弹性体组装通过，但反复弯曲后阻力上升。

6.验证物性数据表

项目	硬质导电塑料	之前的软弹性体试验	德宇 TPU / TPR 试用方向
试用长度/数量	300 m	500 m	800 m
弯曲前的表面电阻	10⁴–10⁵ Ω	10⁶–10⁷ Ω	TPU 目标 10³–10⁵ Ω； TPR 目标 10⁵–10⁶ Ω
反复弯曲后的表面电阻	稳定但过于僵化	10⁸–10¹⁰ Ω	目标保持在选定的 ESD 范围内
装配投诉率	8.0%	2.5%	目标<2.0%
磨损/表面粉化	低	中	物料路线控制目标
压缩恢复问题	高	低	目标低
内部通过率	70%	82%	目标>90%

本案例基于德宇内部项目记录中的真实客户场景。

7. 结果解释

对于柔性导电部件，正确的材料并不总是电阻最低的材料。所选路线必须与硬度、弯曲半径、接触压力、磨损条件和加工方法相匹配。

当需要耐磨性和更高的硬度时，TPU通常是首选。当较软的密封感和弹性更重要时，TPR可能更合适。

8. 适合的应用

• 柔性ESD条
• 导电TPU套管
• 导电 TPR 密封型材
• 弹性接触垫
• 软电子处理部件
• 耐磨柔性导电元件

9. 采购方需提供什么

采购方应提供目标电阻范围、所需硬度、弯曲半径、接触压力、磨损情况、加工方法、零件图、颜色要求以及是否优先选择TPU或TPR。

结论

最终选择应在实际成型零件上确认：需要一起评估阻力、加工、机械性能、外观和使用条件。
