黑色户外成型件用耐候 PP
黑色是户外塑料部件最常见的颜色。从电缆夹和汽车外部零件到电气外壳和农业设备盖，黑色成型件在户外应用中占据主导地位。这并非偶然——黑色部件在户外耐候性方面通常优于其他颜色，因为其具有非凡的材料特性：炭黑。
采购与工程常见问题
工程师常问的材料路线问题
具有 耐紫外线塑料要求的 PP 可以在哪里使用？
典型领域包括户外夹子、盖子、外壳、衬垫、片材、设备外壳和外露外观件。对于本文，德宇首先确认工作环境、壁厚、预期寿命以及 耐紫外线塑料是否与零件几何形状匹配或需要配方调整。
PP上的“耐紫外线塑”目标主要性能指标有哪些？
重点关注颜色变化、保光性、拉伸保持性、冲击保持性和耐候时间。采购方应询问成型件的数据，而不仅仅是颗粒数据，因为浇口位置、填料方向和厚度可能会改变最终值。
工程师在注塑或加工过程中应该注意什么？
对于PP，实用的起始窗口是190-230℃熔体/30-60℃模具。避免颜料或 HALS 系统过热，使用稳定的黑色或彩色包装并验证户外老化。最终参数应遵循零件厚度、浇口设计和实际机器。
哪些细节有助于德宇更准确地推荐耐紫外线的塑料？
请提供当前树脂或牌号、图纸或照片、壁厚、年用量、目标标准、失效模式及所需颜色；若参考牌号通过测试却在量产中失效，请同时提供两组数据。
如需精准推荐，请向德宇提供零件图、基体树脂、目标性能、加工方式及测试标准。
背景与问题
黑色是户外塑料部件最常见的颜色。从电缆夹和汽车外部零件到电气外壳和农业设备盖，黑色成型件在户外应用中占据主导地位。这并非偶然——黑色部件在户外耐候性方面通常优于其他颜色，因为其具有非凡的材料特性：炭黑。
此选择主题的相关德宇塑料材料参考： 耐紫外线塑料 和 用于户外夹子和盖的 耐紫外线 PP 改性材料.
炭黑既是一种颜料，又是一种高效的 光稳定剂。在 2.0–2.5% 的添加量下，炭黑吸收整个太阳光谱中的 紫外线辐射，并将其转化为无害的热量，从物理上保护聚合物免受光降解。这种双重功能（着色剂和稳定剂）使黑色 PP 改性材料特别适合长期户外暴露。
然而，使炭黑有效的相同特性——吸收太阳辐射——也带来了一个挑战：黑色部件变热。 A黑色表面在阳光直射下可以达到比白色表面更高的温度15–30℃，加速热氧化。这种热负荷必须通过抗氧化剂包来解决，这使得耐候性黑色 PP 的配方成为一种谨慎的平衡行为。
本文介绍了户外成型件中使用的耐候黑色 PP 改性材料的材料选择、配方方法、性能数据和选择标准。
技术难度/为什么会发生
聚丙烯的 UV 降解挑战
聚丙烯由于其链中存在叔碳原子而易于氧化降解。如果没有稳定性，PP 在户外暴露于高 UV 气候的几周内就会变脆。光氧化机制涉及叔碳原子的氢过氧化，导致断链和α-甲基羧酸等降解产物的积累。
炭黑如何提供保护
炭黑通过多种互补机制提供 UV 保护：
1. 物理 UV 筛选 — 炭黑颗粒吸收 紫外线辐射并将其转化为热量，然后通过塑料块消散。 UV 电阻与炭黑颗粒直径成反比 — 颗粒越小，光稳定性越好。
2. 自由基终止 — 炭黑可以终止光氧化反应过程中产生的自由基，进一步有助于 UV 的稳定性。
3. 表面保护 — 表面的炭黑可保护底层聚合物免受 UV 渗透。研究发现，黑色颜料对于减少聚合物复合材料的变色和表面降解最有效。
为什么黑色部件优于其他颜色
| 颜料类型 | UV 吸收 | 防褪色 | 表面保护 | 成本 |
|---|---|---|---|---|
| 炭黑 | 全谱 | 优 | 优 | 低 |
| 有机颜料 | 选择性 | 差–中等 | 差 | 高 |
| 无机颜料 | 一般 | 好-优秀 | 一般 | 中-高 |
研究表明，炭黑的存在显着提高了 PP 的 耐紫外线用性。 研究比较了炭黑稳定的 PP 与 HALS 发现，虽然 PP(HALS) 在第一年的恶化程度非常小，但 PP(CB) 在 2 年后仍保留了相当大的延展性，此后没有进一步的显着变化。
热量权衡

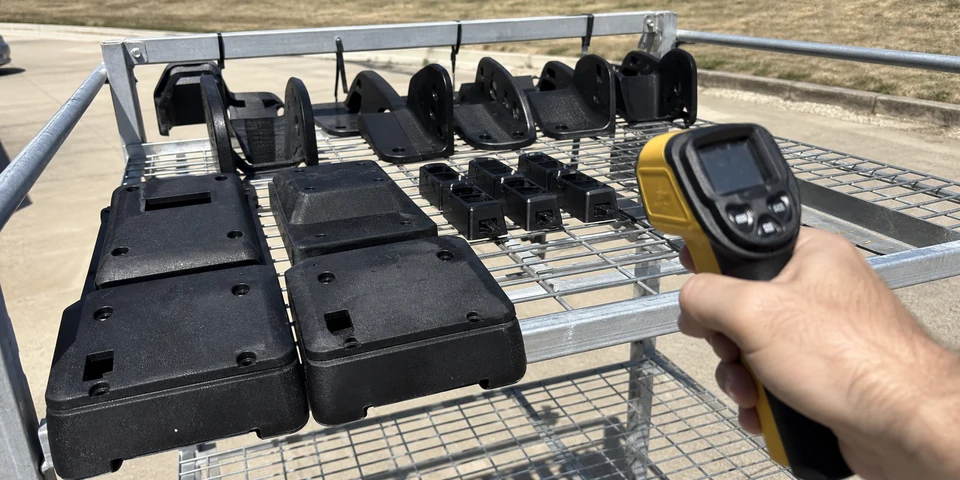

黑色部分吸收更多的太阳辐射，达到更高的表面温度。对用于太阳能热应用的黑色颜料 PP 的研究表明，整体太阳能吸收率值约为 95%，黑色颜料含量对长期热稳定性有显着影响。该热负荷需要：
主抗氧化剂（受阻酚）清除过氧自由基
辅助抗氧化剂（亚磷酸盐）分解氢过氧化物
HALS + 炭黑协同作用
位阻胺光稳定剂 (HALS) 通过再生机制发挥作用，不断清除光氧化过程中形成的自由基。炭黑与 HALS 和 紫外线吸收剂的组合形成了强大的稳定包，可最大限度地防止 紫外线辐射和热降解。
研究表明，紫外线吸收剂 + HALS 的组合可在 PP 保护中产生协同效应，从而更好地保留机械性能，减少裂纹发生率，并更好地抗颜色增加和光泽损失。
德宇材料方向
德宇通常根据具体应用要求推荐黑色耐候 PP 改性材料：机械性能、使用寿命和加工方法。
德宇塑料的黑色 PP 复合材料组合
DGK-FR130UV-BK — 阻燃黑色 UV PP
DGK-FR130UV-BK 是一种高抗冲、光稳定的黑色聚丙烯改性材料，具有 V-0 阻燃性。它结合了 5–10 多年的 耐候性、高刚度和良好的冲击强度。
| 性能项目 | DGK-FR130UV-BK | 测试方法 |
|---|---|---|
| 密度 | 1.20 g/cm³ | GB 1033-96 |
| 拉伸强度 | 28.2 MPa | GB 1040-92 |
| 弯曲强度 | 53 MPa | GB 9341-88 |
| 缺口冲击（夏比冲击） | 5.5 kJ/m² | GB 1043-93 |
| 热变形温度 (1.82MPa) | 120℃ | GB 1634-88 |
| 火焰等级 | V-0 | UL 94 |
| UV 电阻 | 5–10年 | — |
应用：黑色户外电气外壳、电信设备外壳、阻燃部件。
DGK-T130UV-BK — 通用黑色 UV PP
DGK-T130UV-BK 是 光稳定的黑色 PP 牌号，适用于注塑成型。它具有良好的抗冲击性、高刚度和 5–10 年的 耐候性。
| 性能项目 | DGK-T130UV-BK | 测试方法 |
|---|---|---|
| 密度 | 0.905 g/cm³ | ISO 1183 |
| 熔体流动速率（230℃/2.16kg） | 14 g/10min | ISO 1133 |
| 拉伸模量 | 1500 MPa | ISO 527-2 |
| 拉伸屈服强度 | 26 MPa | ISO 527-2 |
| HDT (0.45MPa) | 110℃ | ISO 75-2/B |
| 缺口冲击 (23℃) | 9 kJ/m² | ISO 179/1eU |
应用：黑色户外外壳、盖子、电缆管理组件。
高强度黑色 UV PP — RTP 154 HI UV（第三方市场参考） BK（第三方市场参考）
高强度、光稳定的黑色 PP 改性材料，适合要求苛刻的户外应用。
| 性能项目 | 数值 | 测试方法 |
|---|---|---|
| 密度 | ~0.91 g/cm³ | — |
| 拉伸强度 | ~27 MPa | ASTM |
| 弯曲模量 | ~1300 MPa | ASTM |
| 悬臂梁缺口冲击 | ~30 J/m | ASTM D256 |
| 熔体流动速率 | 8 g/10min (230℃/2.16kg) | ASTM |
| HDT | ~110℃ | ASTM |
应用：黑色汽车外饰部件、消费品、需要高抗冲击性的户外部件。
黑色 UV PP 的配方架构
| 成分 | 功能 | 典型负载 |
|---|---|---|
| PP底座 | 基体聚合物 | 85–95% |
| 炭黑 | UV屏蔽+颜料 | 2.0–2.5% |
| HALS | 自由基清除 | 0.3–0.5% |
| 紫外线吸收剂 | 光子拦截 | 0.15–0.25% |
| 主要抗氧化剂 | 热保护 | 0.15–0.25% |
| 辅助抗氧化剂 | 氢过氧化物分解 | 0.05–0.15% |
黑色PP的主要配方原则：
炭黑负载：2.0–2.5% 提供最佳的 UV 保护，同时将机械性能影响降至最低
粒径：较小的颗粒 (<25 nm) 提供更好的 光稳定性
抗氧化包：由于吸热量较高，对于黑色部件至关重要
HALS选择：与炭黑相容；低挥发性首选高分子量类型
参考产品数据
黑色 UV PP 性能对比
| 性能项目 | DGK-FR130UV-BK | DGK-T130UV-BK | 高强度黑色 UV PP |
|---|---|---|---|
| 基础树脂 | PP共聚物 | PP | PP抗冲共聚物 |
| 炭黑装载量 | 2.0–2.5% | 2.0–2.5% | 2.0–2.5% |
| 密度（g/cm³） | 1.20 | 0.905 | ~0.91 |
| MFR (230℃/2.16kg) | — | 14 g/10min | 8 g/10min |
| 拉伸强度（MPa） | 28.2 | 26 | ~27 |
| 弯曲模量 (MPa) | — | 1500 | ~1300 |
| 缺口冲击力 (kJ/m²) | 5.5 | 9 | ~2.5 (悬臂梁 J/m) |
| HDT (℃) | 120 | 110 | ~110 |
| 火焰等级 | V-0 | HB | HB |
| UV 电阻 | 5–10年 | 5–10年 | 5–10年 |
| 关键应用 | FR 外壳、电气外壳 | 一般户外、罩子、夹子 | 汽车、高影响部件 |
耐候性能数据
| 性能项目 | 不稳定的PP | 黑色 PP（仅限 CB） | 黑色PP（CB+HALS+AO） |
|---|---|---|---|
| UV 电阻 | <1年 | 3–5年 | 5–10年 |
| 冲击保持力 (2000h QUV) | <30% | 65–75% | 85–92% |
| 拉伸保持力 (2000h QUV) | <35% | 70–80% | 88–95% |
| 表面粉化 | 严重 | 一般 | 没有任何 |
| 表面裂纹 | 几周内 | 2–3年后 | 没有任何 |
数据来源：德宇内部改性材料开发数据和行业文献；数值具有代表性，可能因具体等级和应用而异。
客户调试/验证场景
场景：户外电气外壳 — 黑色 PP UV 故障和重组
客户简介：公用事业计量应用户外电气外壳制造商。安装在亚热带气候下的黑色外壳。
初始问题： 经过 18–24 个月的现场暴露后，客户观察到：
表面粉化：黑色表面有白色粉末
褪色：黑色变为灰黑色（ΔE > 4.0）
冲击损失：冲击强度下降60%
开裂：安装点处的应力开裂
该材料是仅含炭黑的黑色 PP（无 HALS，无抗氧化剂）。
根本原因分析：
| 观察 | 根本原因 |
|---|---|
| 表面粉化 | 炭黑提供了一些 UV 筛选，但不能防止表面氧化 |
| 褪色 | 表面炭黑颗粒降解；没有HALS来清除自由基 |
| 冲击损失 | PP 基体中的断链；无抗氧化保护 |
| 开裂 | 吸热引起的热氧化；无抗氧化包 |
纠正措施：
| 问题 | 纠正措施 |
|---|---|
| 无 HALS 保护 | 添加HALS（0.4%）进行自由基清除 |
| 无抗氧化保护 | 添加主抗氧化剂（0.2%）+辅助抗氧化剂（0.1%） |
| 炭黑装载量 | 以 2.5% 优化，粒径细小 |
| 加工方式 | 降低熔体温度以保存稳定剂 |
验证结果：
| 公制 | 原装（仅限 CB） | 已修正（CB + HALS + AO） | 验收 |
|---|---|---|---|
| 2000h QUV 后的 ΔE | 4.8 | 1.2 | <3.0 |
| 冲击保持力 | 38% | 89% | >80% |
| 表面粉化 | 评级3 | 评级0 | <2 |
| 表面裂纹 | 展示 | 没有任何 | 没有任何 |
| 现场通过率（24 个月） | 72% | 99% | >97% |
试用后的方向：
客户过渡到经过修正的黑色 PP 配方，其中包含炭黑 + HALS + 抗氧化剂包。 德宇通过提供技术物性数据表、加工建议和小批量验证材料来支持过渡。
注意：这是基于常见行业经验的复合验证场景。具体结果可能因应用、地理位置和处理条件而异。
验证物性数据表
| 元件类型 | 关键测试 | 典型验收 | 测试方法 |
|---|---|---|---|
| 黑色户外外壳 | 紫外老化后的 ΔE | <3.0 | ASTM D2244 |
| 黑色夹子/紧固件 | UV后的保持力 | 原版>85% | 定制治具 |
| 黑色外壳 | UV后的冲击保留 | >80% | ASTM D256 / ISO 180 |
| 全黑组件 | 表面粉化 | 评级0–1 | 视觉/ASTM D4214 |
| 全黑组件 | 保光性 | >70% | ASTM D523 |
| 全黑组件 | 热老化保持率 | >85% | ISO 2578 |
结果解读
解读黑色 PP 老化数据
颜色变化（ΔE）：
ΔE < 3.0：黑色户外部件可接受
ΔE 3.0–5.0：可见褪色——对于非装饰部件来说可能是可以接受的
ΔE > 5.0：显着变色——不可接受
表面粉化（0 = 无，5 = 严重）：
0–1：可接受
2–3：发生表面退化
4–5：不可接受——炭黑不能充分保护表面
冲击保留：
85%：优秀——聚合物受到良好保护
70–85%：可以接受——有些退化
<70%：不充分——严重断链
黑色PP常见故障模式
| 失效模式 | 可能的原因 | 纠正措施 |
|---|---|---|
| 表面粉化 | HALS不足；表面氧化 | 添加 HALS (0.3–0.5%) |
| 褪色 | 炭黑表面降解 | 增加炭黑填充量；改善分散性 |
| 脆化 | 无抗氧化保护 | 添加主+辅助抗氧化剂 |
| 应力点开裂 | 吸热引起的热氧化 | 添加抗氧化包；减少应力集中 |
| 失去光泽 | 表面侵蚀 | 添加HALS + 紫外线吸收剂 |
适合的应用
| 应用 | 推荐等级 | 关键要求 |
|---|---|---|
| 户外电气外壳 | DGK-FR130UV-BK | 耐紫外线、阻燃 |
| 电信设备外壳 | DGK-FR130UV-BK 或 DGK-T130UV-BK | 耐候性 |
| 电缆管理夹 | 高强度黑色 UV PP | 保持力、灵活性 |
| 汽车外饰件 | 高强度黑色 UV PP | 耐紫外线、抗冲击性、保持力 |
| 农业装备罩 | DGK-T130UV-BK | UV 阻力、刚度 |
| 户外工业零件 | DGK-FR130UV-BK 或 DGK-T130UV-BK | UV电阻、尺寸稳定性 |
| 太阳能电池板夹/紧固件 | 高强度黑色 UV PP | UV电阻、保持力 |
采购方应提供什么
为了能够准确选择黑色PP，采购方应提供以下信息：
零件信息
零件功能（外壳、夹子、盖子、外壳）
零件几何形状和关键尺寸
所需使用寿命（年）
环境条件
地理位置和气候带
UV 暴露（每天直射阳光时间，方向）
温度范围（最低和最高，特别是表面温度）
湿度和降水量
化学暴露
性能要求
目标机械性能（拉伸、冲击、弯曲模量）
颜色容差（使用寿命内的 ΔE 限制）
光泽度和表面光洁度要求
监管要求（UL 94，汽车规范）
处理信息
加工方式（注塑、挤出）
成型机规格或挤出线配置
年产量
验证要求
所需测试标准
验收标准
资格审查时间表
德宇可以根据具体应用要求和环境条件提供技术物性数据表、小批量验证数量、加工指南和配方建议，支持黑色PP的选择。
结论
黑色耐候 PP 改性材料为户外成型件提供经济高效且耐用的解决方案。炭黑的 UV 屏蔽特性与 HALS 和抗氧化剂组合相结合，提供针对 紫外线辐射、热量和氧化的全面保护。
要点：
| 因素 | 推荐 |
|---|---|
| 炭黑装载量 | 2.0–2.5% 提供最佳 UV 保护 |
| 粒径 | 细粒度 (<25 nm) 可实现最佳 光稳定性 |
| 稳定包 | 炭黑+HALS+主/辅抗氧化剂 |
| UV电阻目标 | 5–10 年，适用于大多数户外应用 |
| 热防护 | 对于黑色部件至关重要——抗氧化包必不可少 |
| 验证 | UV 暴露后测试颜色变化、冲击保持力和表面状况 |
实际选择路径：
定义零件功能 - 外壳、夹子、盖子或工业零件
识别关键故障模式 — 粉化、褪色或脆化
选择PP基础——抗冲击共聚物；均聚物的刚性
选择稳定剂组合 — 炭黑 + HALS + 抗氧化剂
针对应用优化炭黑负载和粒径
通过适当的测试验证 - UV、热老化和现场暴露
德宇可支持黑色耐候 PP 选择和验证（从材料推荐到小批量验证再到生产规模供应），确保黑色户外成型组件提供应用所需的耐用性和可靠性。
