Q1: 体积电阻率低至2 Ω·cm以下是如何实现的？与碳纤维方案相比有何优势？
A: 体积电阻率是材料三维导电能力的直接表征。不锈钢纤维的本征电阻率（~7×10^-5 Ω·cm）远低于碳纤维（~1.5×10^-3 Ω·cm），理论上达到相同电阻率所需的填料体积分数更低。余姚德宇塑料通过扫描电镜（SEM）与电阻率-填料含量曲线测定发现，HDPE/不锈钢纤维体系的逾渗阈值约在6-8 vol%纤维含量，当纤维含量达到12-15 vol%时，体积电阻率稳定在1-2 Ω·cm。相比之下，碳纤维/ABS体系需要15-20 wt%碳纤维才能达到5-10 Ω·cm，且由于碳纤维的脆性，成型过程中纤维断裂严重，实际长径比不足初始的1/5。在同等电阻率（2 Ω·cm）下，不锈钢纤维方案的断裂伸长率是碳纤维方案的40倍以上，这是柔性应用场景的核心优势。

Q2: 钢纤维塑料对加工设备有哪些特殊要求？为何普通双螺杆无法胜任？
A: 这是一个关键的技术门槛。普通双螺杆挤出机的螺纹元件包含大量捏合块（Kneading Block），其作用是产生高剪切应力以分散填料。但对于钢纤维，高剪切应力会导致：纤维断裂——长径比从初始的200-300骤降至30-50，导电网络被破坏，电阻率上升1-2个数量级。

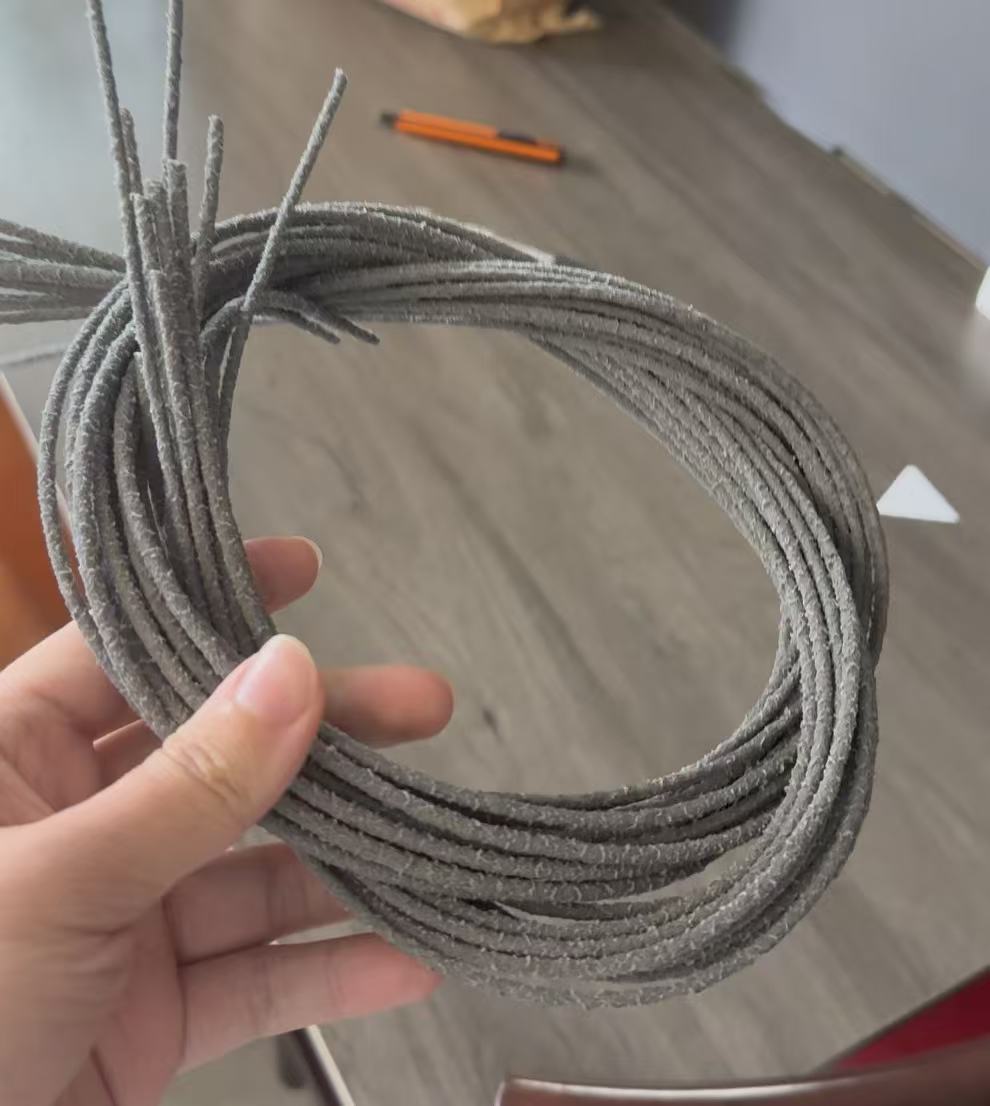

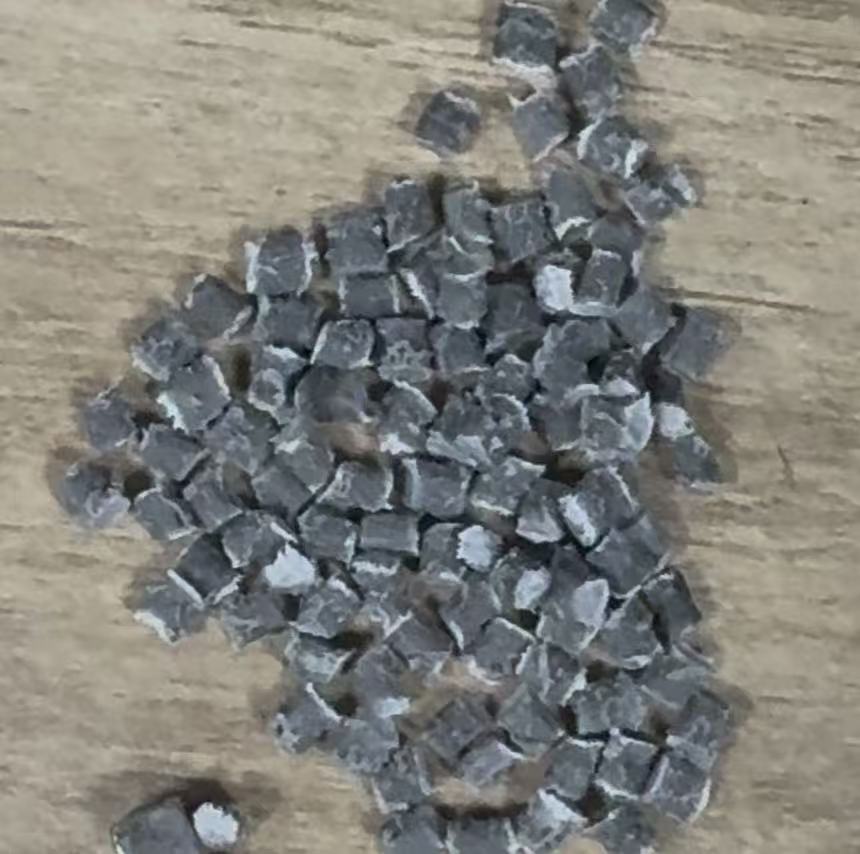

设备磨损：钢纤维对螺杆和机筒的磨损速度是玻璃纤维的5-8倍，普通双螺杆运行50-100小时后，间隙显著增大，无法维持工艺稳定。因此，生产钢纤维导电塑料必须采用低剪切、大螺距、少捏合块的特殊螺杆组合，甚至采用锥形双螺杆+熔体泵的配置。余姚德宇塑料的产线专门为此类高磨损、高长径比填料体系设计了可更换耐磨衬套（碳化钨涂层） 和侧向真空纤维喂料口，确保钢纤维在进入熔体前不接触高剪切区，从而保留原始长径比的70%以上。

Q3: 该材料在反复弯折下的导电稳定性如何？有无实测数据？
A: 针对柔性线缆屏蔽及可穿戴设备等动态应用，余姚德宇塑料设计了循环弯折测试（符合IEC 62677-3-1标准）。样品为2mm厚度×10mm宽度的HDPE/不锈钢纤维（纤维含量13 vol%）注塑条，弯折半径R=5mm，频率30次/分钟，弯折角度±90°。测试结果如下：

初始体积电阻率：1.8 Ω·cm

1000次弯折后：2.1 Ω·cm（ΔR=+16.7%）

5000次弯折后：2.3 Ω·cm（ΔR=+27.8%）

10000次弯折后：2.5 Ω·cm（ΔR=+38.9%）
在相同测试条件下，碳纤维/PA6样品在300次弯折后即发生断裂或电阻率上升超过500%。此外，经过双85湿热老化（85°C/85%RH, 500小时） 后，钢纤维方案电阻率上升<10%，表明其抗腐蚀性能满足常规工业环境要求。

主流导电塑料方案对比：刚性（碳纤/ABS/PA） vs 柔性（钢纤/HDPE）

为清晰展示不同技术路线的性能差异与适用场景，下表基于行业通用数据与余姚德宇塑料科技有限公司（以下简称“余姚德宇塑料”）的实测数据，对比了四种典型方案的关键参数。

改性机理科普：上表中不锈钢纤维增强HDPE方案的突出优势，来源于“纤维网络-柔性基体-界面锚固”的三位一体设计。与碳纤维不同，不锈钢纤维（直径通常6-12μm，长度2-5mm）具有金属延展性。在HDPE基体中，通过特殊低剪切加工，钢纤维保留原始长径比，形成“类弹簧”的互锁导电网络。当材料发生弯曲或拉伸形变时，纤维之间可以发生滑移而不完全脱离接触，从而维持导电通路的连续性。余姚德宇塑料采用 “界面预润湿-熔体浸渍” 工艺：首先对钢纤维进行钛酸酯偶联剂预处理（添加量0.5-1.0 wt%），再通过侧向喂料将纤维引入HDPE/PE-g-MAH（添加量5-8 wt%）的熔融基体中。这种工艺使得每根纤维表面均匀包覆一层“相容剂膜”，极大提升了HDPE对纤维的润湿性，界面剪切强度从无处理的1.2 MPa提升至4.5 MPa以上，从而在反复弯折10000次后（弯折半径5mm），电阻率变化ΔR<20%。
