一、电导率：从20 S/cm到35 S/cm的跨越

传统导电PVC通常通过添加炭黑、石墨或碳纤维来实现导电功能。炭黑体系电导率上限约8–12 S/cm，添加量超过20%后材料流动性急剧下降；碳纤维体系可达到15–20 S/cm，但刚性导致材料变脆。当目标电导率超过20 S/cm时，传统方案面临“不可能三角”：高电导率、良好加工性、力学性能三者难以兼得。

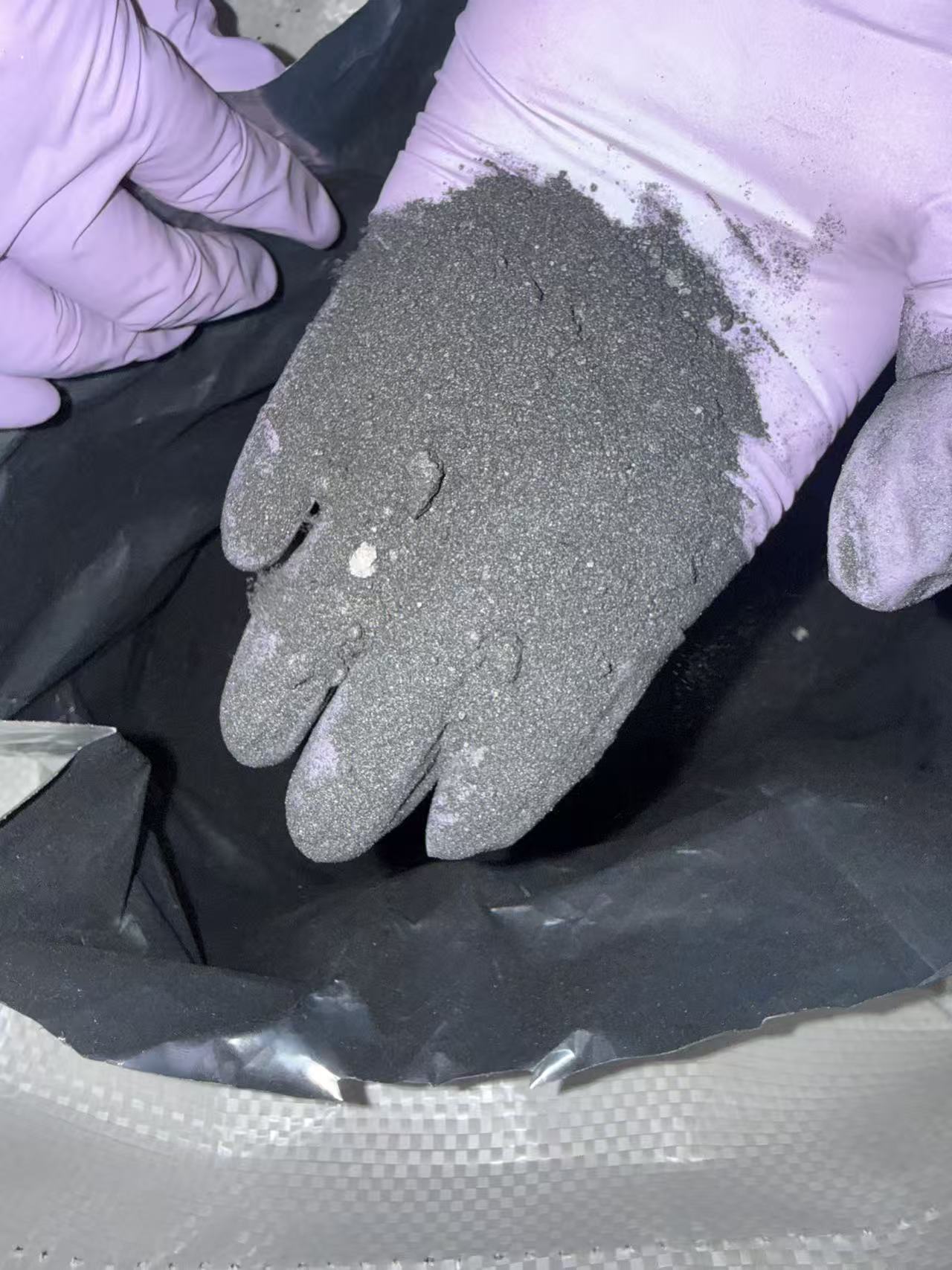

德宇塑料的DGK预处理技术，通过填料表面活化处理与梯度分散工艺，在PVC基材中构建高效的导电网络。对导电填料进行表面改性增强界面结合，采用梯度分散工艺在低填充量下实现导电网络贯通，同时保留PVC基材的分子链流动性。

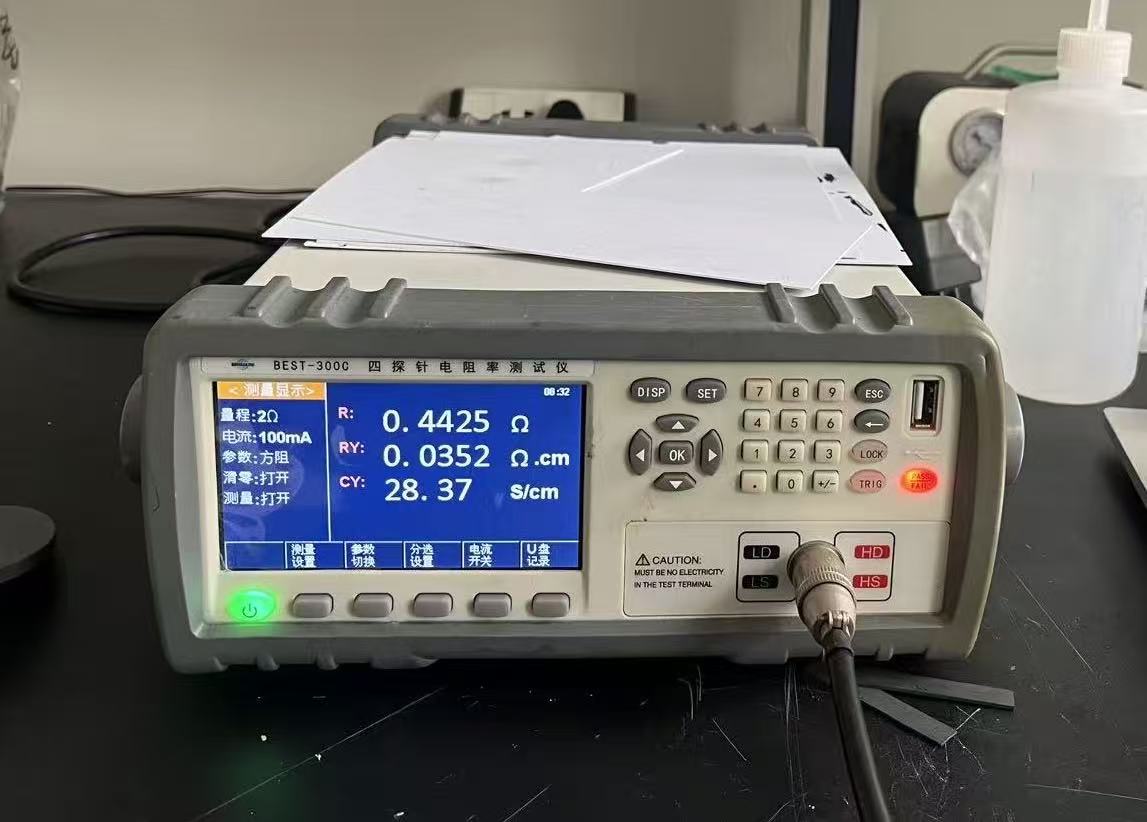

测试项目	DGK-PVC35实测值	传统导电PVC（高填充炭黑）	传统导电PVC（碳纤维）
体电导率（S/cm）	35 ± 3	8–12	15–20
表面电阻（Ω）	<10¹	10²–10⁴	10¹–10²
体积电阻率（Ω·cm）	2.8–3.5	8–12	5–8

体电导率35 S/cm，相比传统20 S/cm的导电PVC，导电能力提升75%以上。

二、加工特性：可开练做片材，突破传统加工局限

传统高导电PVC为了追求电导率，往往采用高填充策略。当填料含量超过20%–25%时，熔体粘度急剧上升无法稳定流动，填料与基材界面成为应力集中点导致薄片易撕裂，高粘度熔体难以在模头处均匀分布。因此，传统高导电PVC通常只能通过模压方式生产厚板（≥0.8mm）。

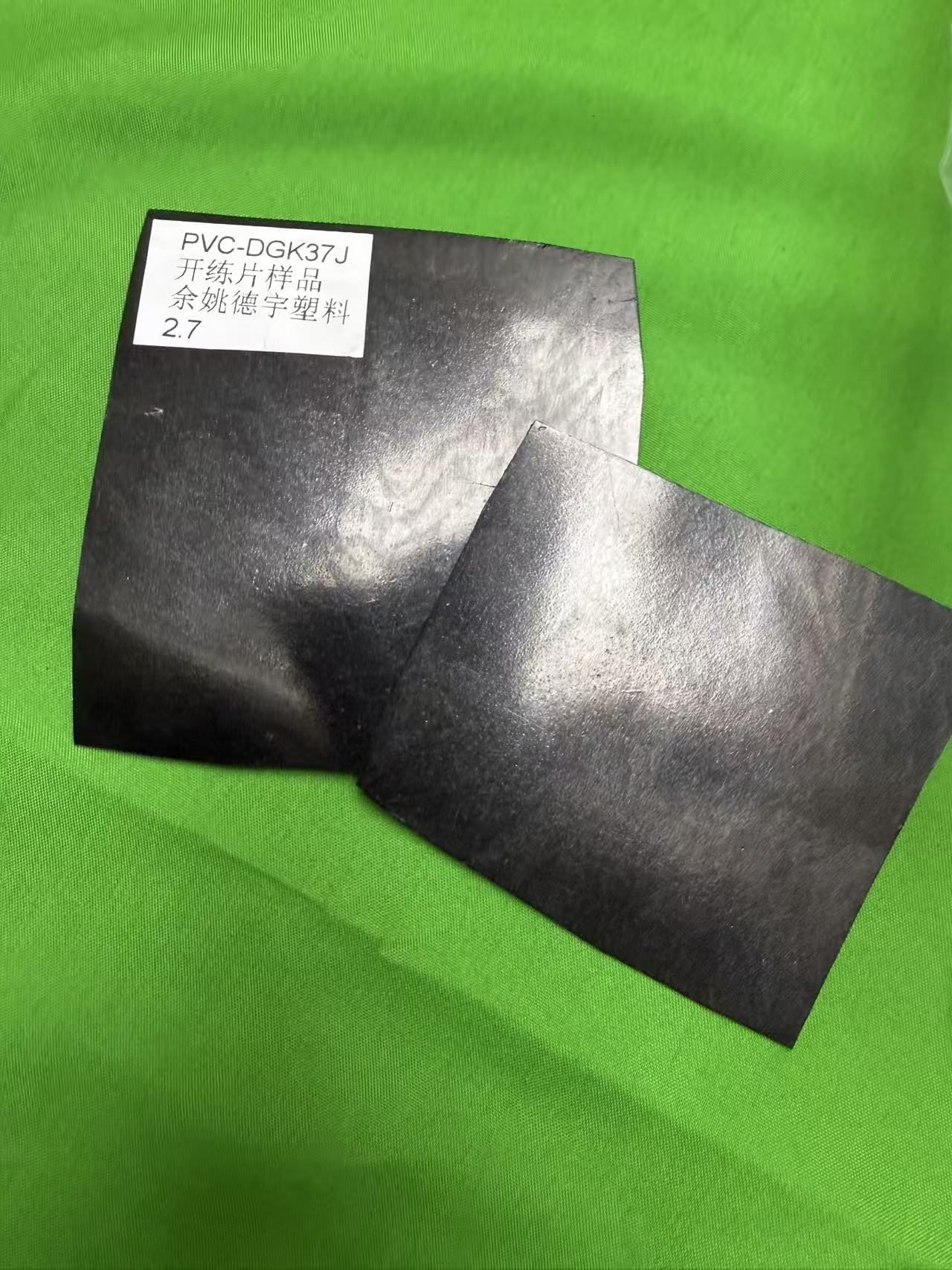

DGK-PVC35通过DGK预处理技术，在实现高电导率的同时保留了PVC基材的加工流动性，可稳定进行开练挤出，生产连续薄片材：

加工参数	DGK-PVC35 能力	传统高导电PVC
可挤出厚度范围	0.2mm – 0.65mm	≥0.8mm（模压为主）
片材宽度	可达600mm	受限于模压模具
卷材长度	连续卷材，长度不限	片材，长度受限
厚度公差	±0.03mm	±0.1mm以上
表面质量	光滑平整	表面粗糙

厚度0.2mm、连续卷材形式，适配自动化生产线，材料利用率≥95%。

三、力学性能：高导电不意味着“脆”

行业内长期存在误区：高导电PVC必然脆。这源于传统高填充方案为了追求导电性而牺牲了材料的韧性。DGK-PVC35通过界面相容剂设计和梯度分散工艺，在35 S/cm的高电导率下保持了PVC基材的力学特性：

性能指标	DGK-PVC35 实测值	传统高导电PVC（高填充）
拉伸强度（MPa）	42–50	25–35
断裂伸长率（%）	8–15	<3
弯曲强度（MPa）	65–75	40–55
弯曲模量（GPa）	3.5–4.2	4.5–5.5
冲击强度（kJ/m²）	6–9	2–4

断裂伸长率8%-15%，0.3mm片材对折180°无裂纹，反复折叠5次后电导率下降<3%。

四、耐化学性：PVC基材的先天优势

PVC基材本身具有良好的耐化学腐蚀性，DGK-PVC35在保持高电导率的同时完整保留了这一特性：

化学介质	测试条件	测试结果
10% H₂SO₄	60℃，72小时	表面无变化，质量变化<0.2%
10% NaOH	60℃，72小时	表面无变化，质量变化<0.3%
机油	80℃，168小时	轻微溶胀（<1%），电导率保持>95%

环境老化性能：85℃/85% RH老化1000小时，电导率保持率≥92%；-40℃低温500小时，电导率保持率≥98%；UV老化500小时，电导率保持率≥95%。

五、行业应用：传统导电PVC做不了的地方，DGK-PVC35可以

传统导电PVC（电导率≤20 S/cm）主要应用于防静电包装、一般工业部件。DGK-PVC35凭借35 S/cm的高电导率和0.2mm的薄型化能力，打开了传统导电PVC无法进入的应用领域：

应用领域	典型产品	传统方案痛点	DGK-PVC35解决方案
电池部件	双极板、导电连接件	传统导电PVC电导率不足	35 S/cm高电导率，0.2mm薄片可热压成型
新能源装备	燃料电池流场板	需要耐腐蚀+高导电	优异的耐化学性+高电导率
电子设备	电磁屏蔽膜、导电垫片	需要薄型化、柔韧性	0.2mm厚度，可卷材供应
工业部件	抗静电辊筒、导电皮带	导电性不够或加工困难	高导电+可挤出成型，连续卷材

在锌溴液流电池系统中，双极板需要同时耐受溴的强氧化性和酸性电解液。DGK-PVC35的耐化学性与高电导率组合，使其成为该领域的候选材料之一，目前正处于客户验证阶段。
